GMB2540 |
GMB2550 |
GMB2560 |

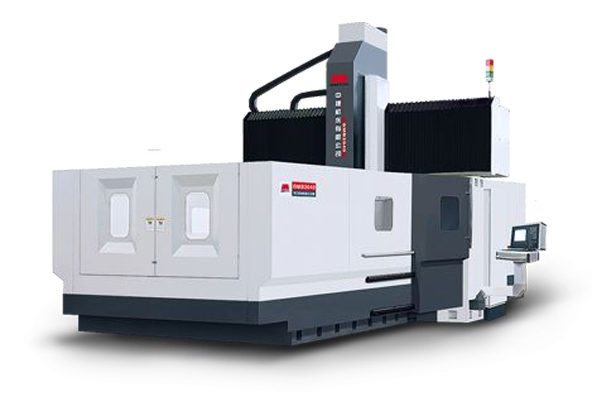

四川一机机床龙门式五面镗铣加工中心GMB系列工作台 |
|
|
|
|
四川一机机床龙门式五面镗铣加工中心GMB系列工作台尺寸 |
mm |
2500×4000 |
2500×5000 |
2500×6000 |
四川一机机床龙门式五面镗铣加工中心GMB系列两立柱间距离 |
mm |
3200 |
3200 |
3200 |
允许最大荷重 |
kg |
18000 |
20000 |
22000 |
T型槽尺寸 |
mm×N |
28×11 |
28×11 |
28×11 |
加工范围 |
|
|
|
|
工作台最大行程-X轴 |
mm |
4200 |
5200 |
6200 |
滑鞍最大行程-Y轴 |
mm |
3200 |
3200 |
3200 |
主轴箱最大行程-Z轴 |
mm |
1000 |
1000 |
1000 |
主轴端面至工作台面距离 |
|
|
|
|
最大 |
mm |
1200 |
1200 |
1200 |
最小 |
mm |
200 |
200 |
200 |
主轴 |
|
|
|
|
锥孔(7:24) |
|
BT50 |
BT50 |
BT50 |
转数范围 |
r/min |
40-6000 |
40-6000 |
40-6000 |
四川一机机床龙门式五面镗铣加工中心GMB系列最大输出扭矩 |
N.m |
1050/1435 |
1000/1228 |
1050/1435 |
1000/1228 |
1050/1435 |
1000/1228 |
四川一机机床龙门式五面镗铣加工中心GMB系列主轴电机功率 |
kW |
30/41 |
30/37 |
30/41 |
30/37 |
30/41 |
30/37 |
进给 |
|
|
|
|
四川一机机床龙门式五面镗铣加工中心GMB系列切削进给速度范围 |
mm/min |
1-8000 |
1-8000 |
1-8000 |
快速移动 |
|
|
|
|
X轴 |
m/min |
10 |
10 |
10 |
Y轴 |
m/min |
10 |
10 |
10 |
Z轴 |
m/min |
10 |
10 |
10 |
刀库 |
|
|
|
|
四川一机机床龙门式五面镗铣加工中心GMB系列最大刀具长度 |
mm |
300 |
300 |
300 |
形式 |
|
链条式 |
链条式 |
链条式 |
容量 |
N |
32、40、50、60 |
32、40、50、60 |
32、40、50、60 |
四川一机机床龙门式五面镗铣加工中心GMB系列最大刀盘直径 |
|
|
|
|
满刀 |
mm |
φ125 |
φ125 |
φ125 |
相邻空刀 |
mm |
φ225 |
φ225 |
φ225 |
四川一机机床龙门式五面镗铣加工中心GMB系列换刀时间(刀对刀) |
S |
6 |
6 |
6 |
四川一机机床龙门式五面镗铣加工中心GMB系列最大刀具重量 |
kg |
20 |
20 |
20 |
定位精度 |
|
|
|
|
执行标准 JB/T8771.4-1998 |
|
|
|
|
X轴 |
mm |
0.040(0.025带光栅尺) |
0.045(0.025带光栅尺) |
0.045(0.025带光栅尺) |
Y轴 |
mm |
0.030(0.020带光栅尺) |
0.035(0.020带光栅尺) |
0.035(0.020带光栅尺) |
Z轴 |
mm |
0.020(0.010带光栅尺) |
0.020(0.010带光栅尺) |
0.020(0.010带光栅尺) |
执行JIS标准 (JISB6330) |
|
|
|
|
X轴 |
mm |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
Y轴 |
mm |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
四川一机机床龙门式五面镗铣加工中心GMB系列Z轴 |
mm |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
±0.005/300
(±0.003/300 带光栅尺) |
四川一机机床龙门式五面镗铣加工中心GMB系列重复定位精度 |
|
|
|
|
四川一机机床龙门式五面镗铣加工中心GMB系列执行标准 JB/T8771.4-1998 |
|
|
|
|
X轴 |
mm |
0.026(0.016带光栅尺) |
0.030(0.020带光栅尺) |
0.030(0.020带光栅尺) |
Y轴 |
mm |
0.022(0.014带光栅尺) |
0.022(0.014带光栅尺) |
0.022(0.014带光栅尺) |
Z轴 |
mm |
0.012(0.006带光栅尺) |
0.012(0.006带光栅尺) |
0.012(0.006带光栅尺) |
四川一机机床龙门式五面镗铣加工中心GMB系列执行JIS标准 (JISB6330) |
|
|
|
|
X轴 |
mm |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
Y轴 |
mm |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
Z轴 |
mm |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
±0.003(±0.002 带光栅尺) |
主机重量 |
kg |
73000 |
80000 |
88000 |
电气总容量 |
KVA |
89 |
103 |
89 |
103 |
89 |
103 |
数控系统 |
|
SIEMENS 840D |
FANUC 18i |
SIEMENS 840D |
FANUC 18i |
SIEMENS 840D |
FANUC 18i
|
