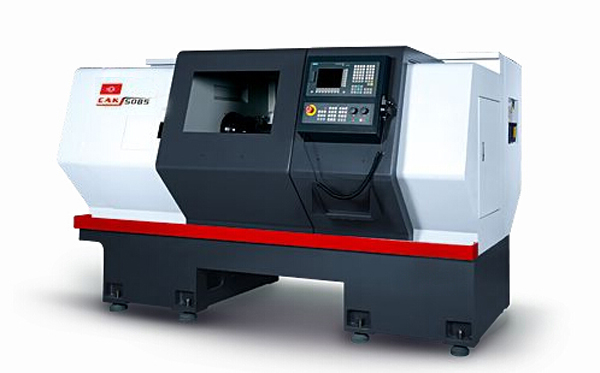

CAK数控车床系列
时间:2020-04-13 11:04 来源:www.sichuanyiji.com 作者:四川M7130平面磨床
|
|
|
CAK50j
系列 |
CAK50i
系列 |
CAK61j
系列 |
CAK61i
系列 |
CAK63
系列 |
CAK80
系列 |
|
四川机床CAK数控车床系列床身最大回转直径 |
mm |
500 |
500 |
610 |
610 |
630 |
800 |
|
四川机床CAK数控车床系列导轨跨度 |
mm |
400 |
400 |
400 |
400 |
550 |
600 |
|
四川机床CAK数控车床系列最大工件长度 |
mm |
640 890 1390 1900 |
640 890 1390 1900 |
640 890 1390 1900 |
640 890 1390 1900 |
750 1500
3000 |
1500 3000
5000 |
|
四川机床CAK数控车床系列最大车削长度 |
mm |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 1350
2850 |
1350 2850
4850 |
|
四川机床CAK数控车床系列最大车削直径 |
|
|
|
|
|
|
|
|
立式刀架 |
mm |
500(立四)
360(立六) |
500(立四)
360(立六) |
610(立四)
480(立六) |
610(立四)
480(立六) |
630 |
800 |
|
四川机床CAK数控车床系列滑板上最大回转直径 |
|
|
|
|
|
|
|
|
立式刀架 |
mm |
300 |
300 |
370 |
370 |
350 |
480 |
|
四川机床CAK数控车床系列最大车削直径 |
|
|
|
|
|
|
|
|
卧式刀架 |
mm |
400 |
400 |
500 |
500 |
500(卧六)
400(卧八) |
600(卧六) |
|
滑板上最大回转直径 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列卧式刀架 |
mm |
280 |
280 |
350 |
350 |
350(卧六)
310(卧八) |
480(卧六) |
|
四川机床CAK数控车床系列主轴端部型式及代号 |
mm |
A8 |
A8 |
A8 |
A8 |
D11 |
D11 |
|
卡盘 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列手动 |
|
●
φ250 |
●
φ250 |
●
φ250 |
●
φ250 |
●
φ315 |
●
φ315 |
|
气动 |
|
★
φ250 |
★
φ250 |
★
φ250 |
★
φ250 |
/
/ |
/
/ |
|
液压 |
|
★
φ250 |
★
φ250 |
★
φ250 |
★
φ250 |
★
φ304 |
★
φ304或381 |
|
主轴前端锥孔锥度 |
|
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
|
四川机床CAK数控车床系列主轴孔径 |
mm |
70mm |
70mm |
70mm |
70mm |
104mm |
104mm |
|
主轴转速级数 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列双速电机 |
|
●
12级 n |
/
/ |
●
12级 n |
/
/ |
/ |
/ |
|
四川机床CAK数控车床系列变频电机 |
|
★
自动三档无级 |
●
自动三档无级 |
★
自动三档无级 |
●
自动三档无级 |
自动四档无级 |
自动四档无级 |
|
主轴转速范围 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列双速电机 |
r/min |
●
40-1800 |
/
/ |
●
40-1800 |
/
/ |
/ |
/ |
|
四川机床CAK数控车床系列变频电机 |
r/min |
★
22-220 71-710 215-2200 |
●
22-220 71-710 215-2200 |
★
22-220 71-710 215-2200 |
●
22-220 71-710 215-2200 |
17-128 38-278 75-750
170-1000 |
17-100 38-222 76-445
180-1000 |
|
主电机功率 |
|
|
|
|
|
|
|
|
双速电机 |
kW |
●
6.5/8 |
/
/ |
●
6.5/8 |
/
/ |
/ |
/ |
|
四川机床CAK数控车床系列变频电机 |
kW |
★
7.5 |
●
7.5 |
★
7.5 |
●
7.5 |
11 |
15 |
|
四川机床CAK数控车床系列中心高 |
|
|
|
|
|
|
|
|
距床身 |
mm |
250 |
250 |
305 |
305 |
315 |
400 |
|
距地面 |
mm |
1130 |
1130 |
1185 |
1185 |
1110 |
1130 |
|
快移速度X/Z |
mm/min |
5/10
(1900mm时
Z为6) |
5/10
(1900mm时
Z为6) |
5/10
(1900mm时
Z为6) |
5/10
(1900mm时
Z为6) |
4/8 |
4/8 |
|
刀架转位时间(一工位) |
s |
2.4(立四) 2.2(立六) 1.6(卧六) |
2.4(立四) 2.2(立六) 1.6(卧六) |
2.4(立四) 2.2(立六) 1.6(卧六) |
2.4(立四) 2.2(立六) 1.6(卧六) |
3.9(立四) 3.6(立六) 1.7(卧六)
1.6(卧八) |
3.9(立四) 3.6(立六) 1.7(卧六)
1.6(卧八) |
|
刀架转位重复定位精度 |
mm |
0.008" |
0.008" |
0.008" |
0.008" |
0.008" |
0.008" |
|
四川机床CAK数控车床系列X轴行程 |
mm |
250 |
250 |
305 |
305 |
320 |
420 |
|
四川机床CAK数控车床系列Z轴行程 |
mm |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 1350
2820 |
1350 2850
4850 |
|
四川机床CAK数控车床系列工件精度 |
|
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
|
四川机床CAK数控车床系列工件表面粗糙度 |
μm |
Ra1.6 |
Ra1.6 |
Ra1.6 |
Ra1.6 |
Ra1.6 |
Ra1.6 |
|
尾台套筒直径/行程 |
mm |
75/150 |
75/150 |
75/150 |
75/150 |
100/250 |
100/250 |
|
四川机床CAK数控车床系列尾座锥孔锥度 |
|
莫氏5号 |
莫氏5号 |
莫氏5号 |
莫氏5号 |
莫氏5号 |
莫氏5号 |
|
刀架形式 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列立式四工位 |
|
● |
● |
● |
● |
● |
● |
|
立式六工位 |
|
★ |
★ |
★ |
★ |
★(不配尾座) |
★(不配尾座) |
|
卧式六工位 |
|
★ |
★ |
★ |
★ |
★ |
★ |
|
卧式八工位 |
|
|
|
|
|
★ |
|
|
四川机床CAK数控车床系列刀杆尺寸 |
|
|
|
|
|
|
|
|
外圆 |
mm |
□25×25 |
□25×25 |
□25×25 |
□25×25 |
□32×32 |
□32×32 |
|
内孔 |
mm |
φ32,φ25 |
φ32,φ25 |
φ32,φ25 |
φ32,φ25 |
φ32 |
φ32 |
|
四川机床CAK数控车床系列最大承重 |
|
|
|
|
|
|
|
|
四川机床CAK数控车床系列轴类件 |
kg |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
1500 2000
2500 |
2000 2500
3000 |
|
盘类件 |
kg |
600 |
600 |
600 |
600 |
1000 |
1200 |
|
机床重量 |
kg |
2100 2300 2600 2900 |
2100 2300 2600 2900 |
2200 2500 2700 3000 |
2200 2500 2700 3000 |
3750 4000
5000 |
5500 6500
8000
|
|
