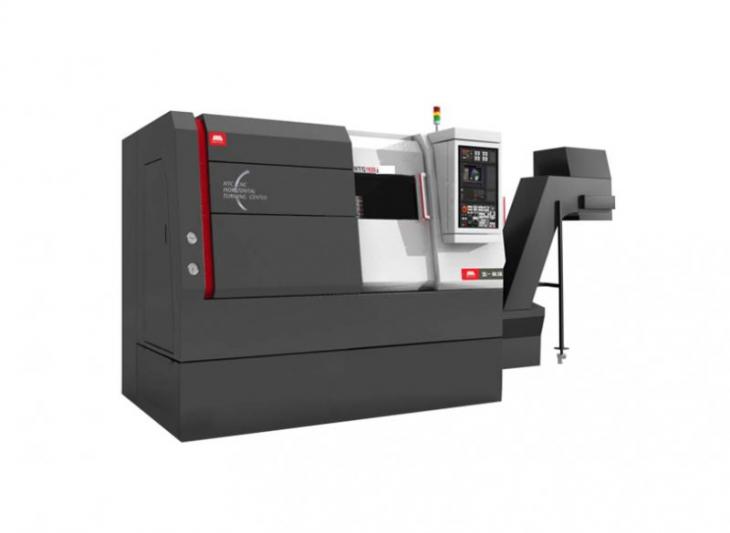

数控车床HTC20/32系列
时间:2020-04-13 11:04 来源:www.sichuanyiji.com 作者:四川M7163平面磨床价
|
|
|
HTC2050ms
电主轴 |
HTC2050
单主轴 |
HTC2050
带变档 |
HTC3250 |
|
四川机床HTC20/32系列卡盘直径 |
mm |
φ210 |
φ210 |
φ210 |
φ210 |
|
四川机床HTC20/32系列床身上最大回转直径 |
mm |
φ450 |
φ450 |
φ450 |
φ510 |
|
四川数控车床HTC20/32系列滑鞍上最大回转直径 |
mm |
φ200 |
φ250 |
φ250 |
φ280 |
|
最大加工直径 |
mm |
φ260 |
φ260 |
φ260 |
φ320 |
|
最大车削长度 |
mm |
380 |
500 |
500 |
500 |
|
主轴通孔直径 |
mm |
φ50 |
φ55(φ65) |
φ55 |
φ55(φ45) |
|
主轴头型式 |
|
A2-5 |
A2-5(A2-6) |
A2-5 |
A2-5(A2-6) |
|
轴类最大加工长度 |
mm |
360 |
500 |
500 |
500 |
|
X轴最大行程 |
mm |
150 |
150 |
150 |
165 |
|
四川机床HTC20/32系列Z轴最大行程 |
mm |
600 |
600 |
600 |
600 |
|
四川数控车床HTC20/32系列尾台套筒直径 |
mm |
φ80 |
φ80 |
φ80 |
φ80 |
|
尾台行程 |
mm |
100 |
100 |
100 |
100 |
|
尾台套筒锥孔 |
莫氏 |
5号 |
5号 |
5号 |
5号 |
|
主轴转速范围 |
rpm |
45-6000 |
|
|
|
|
单轴主轴箱 |
|
|
|
|
|
|
(交流主驱动) |
rpm |
|
45-4000 |
|
45-4000 |
|
(变频主电机) |
rpm |
|
240-3400 |
|
240-3400 |
|
变档主轴箱(大连电机、安川变频) |
rpm |
|
|
180-2600 |
|
|
X/Z轴电机扭矩 |
Nm |
8/8 |
7/7 |
7/7 |
7/7 |
|
四川机床HTC20/32系列快移速度（X/Z轴） |
m/min |
10/12 |
16/20 |
16/20 |
20/20 |
|
刀架工位数 |
工位 |
8 |
8 |
8 |
8 |
|
四川数控车床HTC20/32系列刀方尺寸 |
mm |
20×20 |
20×20 |
20×20 |
25×25 |
|
工具孔直径 |
mm |
φ32 |
φ32 |
φ32 |
φ40 |
|
四川机床HTC20/32系列刀架定位精度 |
“ |
±4 |
±4 |
±4 |
±4 |
|
四川机床HTC20/32系列刀架重复定位精度 |
” |
±1.6 |
±1.6 |
±1.6 |
±1.6 |
|
四川机床HTC20/32系列工件精度 |
|
IT6 |
IT6 |
IT6 |
IT6 |
|
四川机床HTC20/32系列主电机功率 |
kW |
15/25 |
11/15 |
11/15 |
11/15 |
|
定位精度 |
mm |
0.008/0.012 |
0.008/0.012 |
0.008/0.012 |
0.008/0.012 |
|
重复定位精度 |
mm |
0.006/0.007 |
0.006/0.007 |
0.006/0.007 |
0.006/0.007 |
|
粗糙度 |
μm |
Ra0.8 |
Ra0.8 |
Ra0.8 |
Ra0.8 |
|
机床外形尺寸（长×宽×高) |
mm |
3730×1730×1710 |
3730×1730×1710 |
3730×1730×1710 |
3730×1730×1710 |
|
机床重量(净重) |
kg |
5000 |
5000 |
5000 |
5000
|
|
