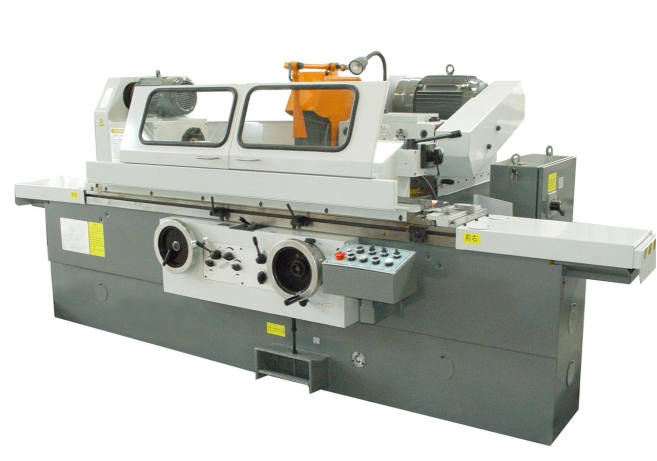

四川一机M1332B外圆磨床 四川一机1332B外圆磨床
时间:2024-01-08 10:39 来源:www.sichuanyiji.com 作者:四川一机M7130平面磨
四川一机M1332B外圆磨床可根据客户要求订做不同颜色及精度：
(1)主要规格
|
四川一机M1332B外圆磨床机床规格 |
φ320×1000㎜ |
|
可磨直径 |
用中心架 |
最小φ10㎜、最大φ60㎜ |
|
不用中心架 |
最小φ8㎜、最大φ320㎜ |
|
工件最大重量 |
150㎏ |
|
在尾架上修整砂轮时最大磨削长度 |
750㎜ |
|
最大磨削长度 |
1000㎜ |
|
中心高 |
180㎜ |
|
顶尖距 |
1000㎜ |
|
头架顶尖(莫氏) |
#5 |
|
尾架顶尖(莫氏) |
#4 |
(2)一般性能
|
四川一机M1332B外圆磨床尾架套筒手动移动量 |
30㎜ |
|
手动最小进给量 |
0.0025㎜ |
|
半自动周期进给磨削循环 |
有 |
|
砂轮自动修整和自动补偿进给 |
无 |
|
半自动切入磨削循环 |
无 |
(3)工作台
|
四川一机M1332B外圆磨床最大纵向移动量 |
1050㎜ |
|
手轮一转工作台移动量 |
6㎜ |
|
上工作台最大回转角度 |
顺时针3°逆时针5° |
|
液压传动速度 |
0.1～4 m/min |
(4)头架
|
四川一机M1332B外圆磨床主轴回转的可能性 |
不可能 |
|
体座回转的可能性 |
不可能 |
|
主轴转速 50 Hz |
27、94、129、55、190、261 r/min |
(5)砂轮架
|
四川一机M1332B外圆磨床砂轮尺寸(外径×宽度×内径) |
最大φ600×75×φ305㎜
磨耗至φ450×75×φ305㎜
最大宽度75㎜ |
|
砂轮线速度 |
35 m/s |
|
主轴转速 |
1100 r/min |
|
丝杆最大移动量 |
231㎜ |
|
快速进退量 |
50㎜ |
|
体座回转可能性 |
不可能 |
|
手轮一转砂轮架移动量 |
粗2㎜、精0.5㎜ |
|
手轮一格砂轮架移动量 |
粗0.01㎜、精0.0025㎜ |
(6)液压系统
|
四川一机M1332B外圆磨床主油路调整压力 |
0.9～1.1 MPa |
|
润滑油路调整压力 |
0.1～0.15 Mpa |
|
油泵 |
流量 |
16 L/min |
|
压力 |
2.5 MPa |
(7)冷却系统
|
四川一机M1332B外圆磨床型式 |
AYB-50GC |
|
流量 |
50 L/min |
(8)机床电机总功率 14KW
|
四川一机M1332B外圆磨床外圆电机功率 |
11 KW |
|
头架电机功率 |
0.75 / 1.5 KW |
|
液压泵电机功率 |
0.75 KW
1.1 KW |
|
冷却泵电机功率 |
0.2 KW
|
|
