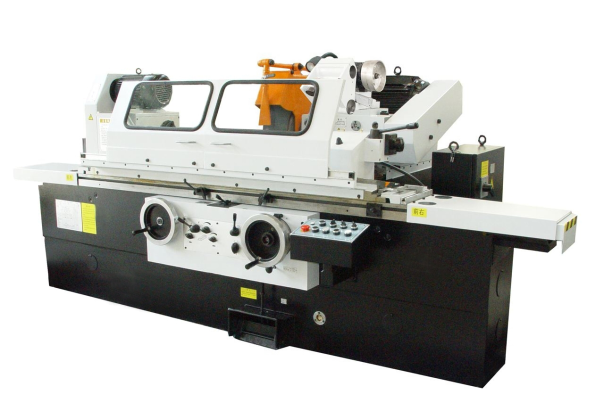

四川一机M1432B万能外圆磨床 四川一机1432B外圆磨床
时间:2024-01-08 10:44 来源:www.sichuanyiji.com 作者:四川一机M7130平面磨
四川一机M1432B外圆磨床可根据客户要求订做不同颜色及精度:
(1)主要规格
四川一机M1432B外圆磨床机床规格㎜ |
φ320×1000 |
可磨外圆直径 |
用中心架 |
最小φ 8㎜、最大φ 60㎜ |
不用中心架 |
最小φ 8㎜、最大φ320㎜ |
可磨内圆直径 |
用中心架可夹直径 |
最小φ35㎜、最大φ100㎜ |
不用中心架 |
最小φ30㎜、最大φ100㎜ |
可磨工件最大重量 |
150㎏ |
四川一机M1432B外圆磨床最大磨削长度 外圆
内圆 |
1000㎜
125㎜ |
中心高 |
180㎜ |
顶尖距 |
1000㎜ |
头架顶尖(莫氏) |
#4 |
尾架顶尖(莫氏) |
#4 |
(2)一般性能
四川一机M1432B外圆磨床自动周期进给 |
有 |
自动切入进给 |
无 |
手动最小进给量 |
0.0025㎜ |
砂轮修整和补偿进给 |
有 |
自动周期最小进给量 |
0.0025㎜ |
尾架套筒手动移动量 |
30㎜ |
(3)工作台
四川一机M1432B外圆磨床手轮一转工作台移动量 |
6㎜ |
最大纵向移动量 |
1000㎜ |
上工作台最大回转角度 |
顺时针3°,逆时针7° |
液压传动速度 |
0.1~4 m/min |
(4)头架
四川一机M1432B外圆磨床主轴回转的可能性 |
可能 |
体座回转角度 |
+ 90° |
主轴转速 |
50Hz |
25~220 r/min |
60Hz |
30~264 r/min |
卡盘直径 |
φ200(三爪)、φ200(四爪)㎜ |
(5)砂轮架
四川一机M1432B外圆磨床砂轮尺寸 |
最大φ400×50×φ203㎜
最大宽度50㎜ |
砂轮线速度 |
35 m/s |
砂轮主轴转速 |
1670 r/min |
最大移动量(包括快速移动量在内) |
246㎜ |
手轮一转砂轮架移动量 |
粗2.0㎜、精0.5㎜ |
手轮一格砂轮架移动量 |
粗0.01㎜、精0.0025㎜ |
旋钮上一格相当于砂轮补偿量 |
粗0.01㎜、精0.0025㎜ |
砂轮架快速进给量 |
50㎜ |
砂轮架回转角度 |
±30° |
(6)内圆磨具
(7)液压系统
四川一机M1432B外圆磨床主油路调整压力 |
0.9~1.1 MPa |
润滑袖路调整压力 |
0.1~0.15 Mpa |
油泵 |
流量 |
10 mL/r |
压力 |
2.5 MPa |
(8)冷却系统
(9)电气系统参数
四川一机M1432B外圆磨床三相异步电机 |
所在部位 |
功率 |
同步转速 r/min |
50 Hz |
60 Hz |
砂轮架 |
5.5 KW |
1500 |
1800 |
头架 |
1.5 KW |
1000 |
1200 |
内圆磨具 |
1.1 KW |
3000 |
3600 |
油泵 |
0.75 KW |
1500 |
1800 |
冷却泵 |
0.12 KW |
3000 |
3600
|
|
